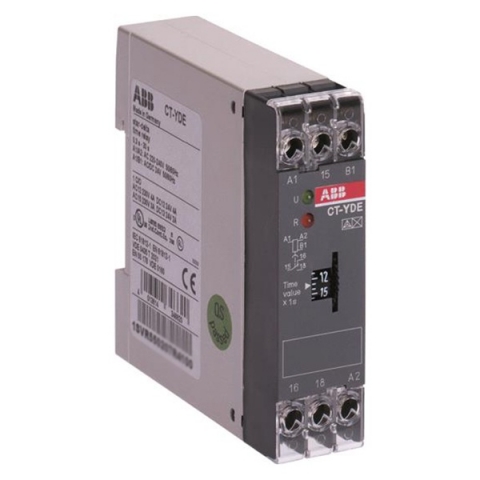

Реле времени CT-YDE (задержка на включ., переключение Y/D) 110-1 30В AC (временной диапазон 0,3..30с

Реле времени "звезда-треугольник" CT-YDE 110-130В AC (0,3-30с) ABB

Описание функции АББ CT-YDE

CT-YDE имеет две времязадающих цепи: одну переменную (настраивается на лицевой панели) для фазы разгона (звезда) и вторую с постоянной выдержкой 50 мс для переключения со звезды на треугольник. При подаче напряжения питания возбуждается контактор звезды (К1) и линейный контактор (К2), а также начинается отсчет заданного времени разгона. По окончании времени разгона контакт 15-16обесточивает контактор звезды (К1). Теперь начинается отсчет фиксированного времени переключения со звезды на треугольник. По окончании отсчета времени, контакт 15-16активирует контактор треугольник (К3).

Характеристики CT-YDE
