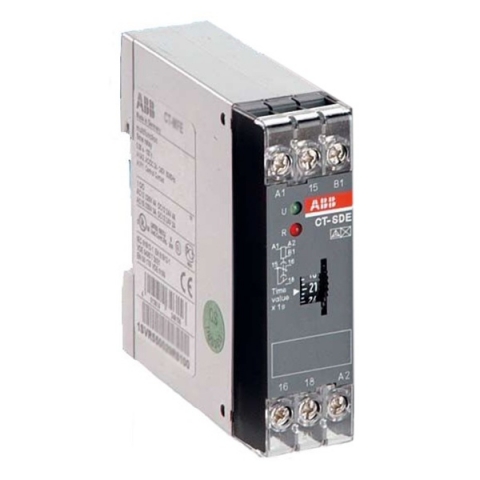

Реле времени CT-SDE(задержка на включение, переключение Y/D) 11 0-130B AC (временной диапазон 0.03..

Реле времени "звезда-треугольник" CT-SDE 110-130B AC (0,03-30с) ABB

Описание функции АББ CT-SDE

CT-SDE имеет две времязадающих цепи: одну переменную (настраивается на лицевой панели) для фазы разгона (звезда) и вторую с постоянной выдержкой 30 мс для переключения со звезды на треугольник. При подаче напряжения питания возбуждается контактор звезды (К1) и линейный контактор (К2), а также начинается отсчет заданного времени разгона. По окончании времени разгона контакт 15-16 обесточивает контактор звезды (К1). Теперь начинается отсчет фиксированного времени переключения со звезды на треугольник. По окончании отсчета времени, контакт 15-18активирует контактор треугольник (К3).

Характеристики CT-SDE
